MOSFET Là Gì?
MOSFET là một trong những linh kiện bán dẫn quan trọng và phổ biến nhất trong các mạch điện tử. Từ các mạch điện đơn giản cho đến vi xử lý, nguồn xung hay thiết bị công suất lớn như UPS, Biến Tần Solar…, MOSFET đều đóng vai trò then chốt và là linh kiện không thể tách rời.
Vậy MOSFET là gì, cấu tạo ra sao và hoạt động như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
MOSFET là từ viết tắt tiếng anh (Metal-Oxide-Semiconductor Field-Effect Transistor) là một loại transistor hiệu ứng trường, được sử dụng để khuếch đại hoặc đóng ngắt tín hiệu điện như một công tắc.
Khác với transistor lưỡng cực (BJT), MOSFET hoạt động dựa trên điện áp điều khiển, không cần dòng điều khiển lớn, nên có hiệu suất cao và tiêu thụ năng lượng thấp.
Đặc điểm nổi bật của MOSFET:
- Điều khiển bằng điện áp (Voltage-controlled device)
- Trở kháng đầu vào rất cao
- Tốc độ đóng cắt nhanh
- Hiệu suất cao, ít tổn hao
Ứng dụng của MOSFET
MOSFET xuất hiện ở hầu hết các thiết bị điện tử:
- Nguồn xung (SMPS)
- Mạch khuếch đại
- Mạch điều khiển động cơ
- Bộ vi xử lý (CPU, GPU)
- Mạch inverter, biến tần
- Mạch sạc pin

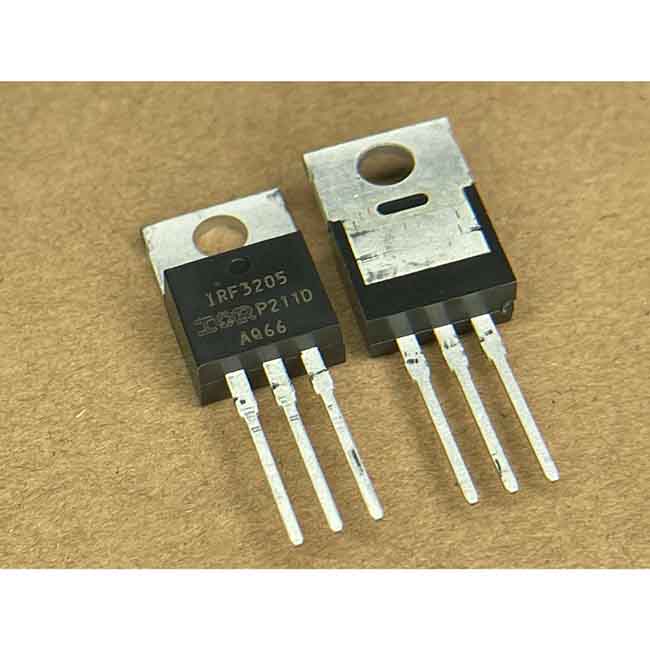

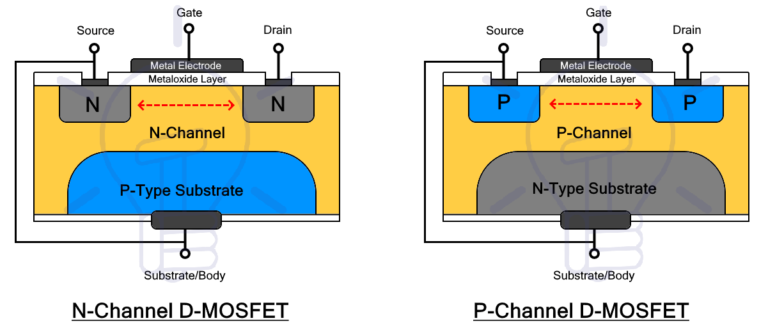

Cấu Tạo Của MOSFET
MOSFET có cấu tạo gồm 3 cực chính:
- Gate (G) – Cổng điều khiển
- Drain (D) – Cực máng
- Source (S) – Cực nguồn
Ngoài ra còn có lớp oxide cách điện (SiO₂) giữa Gate và kênh dẫn.
Chi tiết từng thành phần:
- Gate (Cổng)
- Là nơi nhận điện áp điều khiển
- Không có dòng chạy qua (lý tưởng)
- Source (Nguồn)
- Nơi electron đi vào
- Drain (Máng)
- Nơi electron đi ra
- Lớp Oxide (SiO₂)
- Cách điện hoàn toàn giữa Gate và cực D,S
- Giúp MOSFET có trở kháng đầu vào rất cao
- Trở kháng giữa cực D vs S phụ thuộc vào điện áp cấp VGS
Phân loại MOSFET
MOSFET được chia thành 2 loại chính:
- MOSFET kênh N (N-Channel)
- Dẫn điện bằng electron
- Hiệu suất cao hơn
- Được sử dụng phổ biến hơn
- MOSFET kênh P (P-Channel)
- Dẫn điện bằng lỗ trống
- Dễ điều khiển hơn trong một số mạch
Nguyên Lý Hoạt Động Của MOSFET

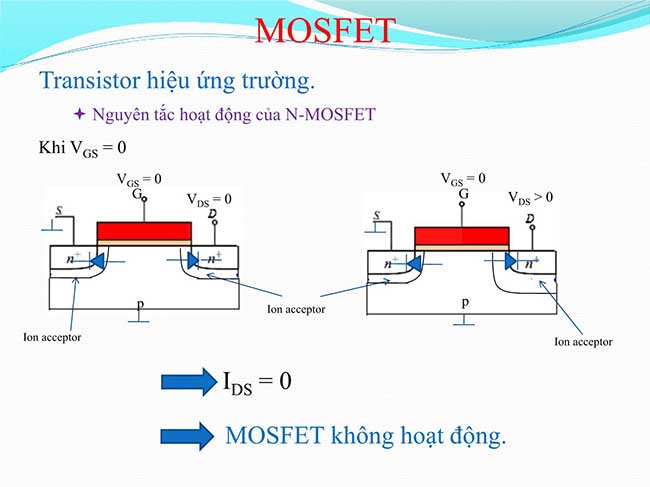

MOSFET hoạt động dựa trên hiệu ứng điện trường. Khi đặt điện áp vào chân Gate, nó tạo ra một điện trường làm thay đổi khả năng dẫn điện giữa Drain và Source.
Trạng thái OFF (không dẫn)
- Khi Vgs = 0V hoặc âm
- Không có kênh dẫn
- Không có dòng điện không chạy từ giữ Drain và Source
Trạng thái ON (dẫn điện)
- Khi Vgs > Vth (điện áp ngưỡng)
- Hình thành kênh dẫn giữa Drain và Source
- Dòng điện bắt đầu chạy giữa D vs S
Cơ chế hình thành kênh dẫn
Khi điện áp Gate tăng:
- Điện trường hút electron về phía lớp oxide
- Hình thành lớp dẫn điện (kênh)
- Dòng điện chạy từ Drain → Source
Các vùng hoạt động của MOSFET
MOSFET có 3 vùng hoạt động chính:
- Vùng ngắt (Cut-off)
- Vgs < Vth
- MOSFET tắt hoàn toàn
- Vùng tuyến tính (Linear/Ohmic)
- MOSFET hoạt động như điện trở
- Dòng điện tăng tuyến tính
- Vùng bão hòa (Saturation)
- Dùng để khuếch đại tín hiệu
- Dòng điện gần như ổn định

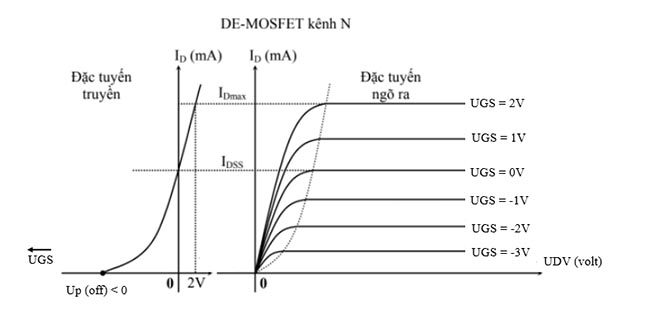

Đặc tuyến của MOSFET
So Sánh Giữa MOSFET và BJT
| Tiêu chí | MOSFET | BJT |
| Điều khiển | Điện áp | Dòng |
| Trở kháng đầu vào | Rất cao | Thấp |
| Tốc độ | Nhanh | Chậm hơn |
| Hiệu suất | Cao | Thấp hơn |
| Ứng dụng | Nguồn xung, IC | Khuếch đại analog |
Ưu điểm của MOSFET
- Tiêu thụ điện năng thấp
- Tốc độ chuyển mạch nhanh
- Dễ điều khiển
- Kích thước nhỏ (phù hợp IC)
Nhược điểm của MOSFET
- Nhạy cảm với tĩnh điện (ESD)
- Giá thành cao hơn BJT (trong một số ứng dụng)
- Dễ hỏng nếu vượt điện áp Gate
Ứng Dụng Thực Tế Của MOSFET
Trong nguồn xung (SMPS)
MOSFET đóng vai trò như công tắc đóng ngắt tốc độ cao
Trong vi xử lý
Hàng tỷ MOSFET được tích hợp trong CPU.
Trong mạch điều khiển động cơ
Giúp điều chỉnh tốc độ và công suất.
Trong inverter/biến tần
Trong mạch inverter solar hay UPS ….thường gặp là chuyển từ DC sang AC
Cách Chọn MOSFET Phù Hợp
Khi chọn MOSFET, cần quan tâm:
- Điện áp Drain-Source (Vds)
- Dòng điện tối đa (Id)
- Điện trở Rds(on)
- Điện áp ngưỡng (Vgs(th))
- Công suất tiêu tán
Một số MOSFET phổ biến
- IRF3205
- IRF540
- IRFZ44N
- IRLZ44N (logic level)
- 2N7000
- AO3400
