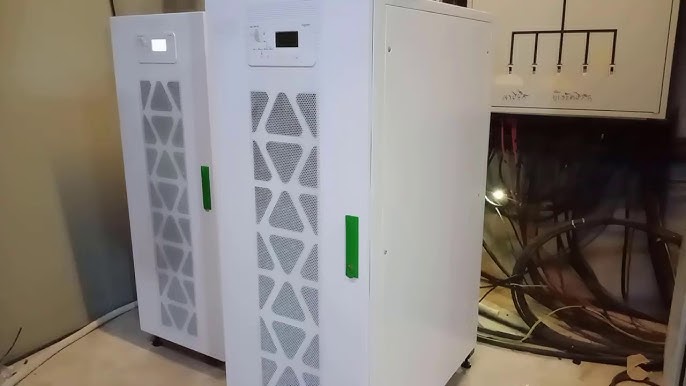

Easy UPS 3S của APC UPS là một trong những dòng bộ lưu điện (UPS) 3 pha công suất trung bình, được thiết kế cho các ứng dụng quan trọng như phòng server, tòa nhà, nhà máy và hệ thống CNTT. Dòng này có dải công suất từ 10–30 kVA (cấu hình 3:1) và sử dụng ắc quy ngoài, giúp linh hoạt mở rộng thời gian lưu điện theo nhu cầu.
Easy UPS 3S sử dụng công nghệ online double-conversion (chuẩn VFI-SS-111), đảm bảo cung cấp nguồn điện liên tục và ổn định, cách ly hoàn toàn tải khỏi các sự cố điện lưới như sụt áp, nhiễu hay mất điện. Hệ số công suất đầu vào cao (>0.99) và méo hài thấp giúp tối ưu hiệu suất và giảm ảnh hưởng lên hệ thống điện.
Về đặc tính đầu ra, UPS cung cấp điện áp ổn định với sai số ±1%, đáp ứng tốt cả tải tuyến tính và phi tuyến. Khả năng chịu quá tải cao (lên đến >150% trong thời gian ngắn) giúp hệ thống vận hành an toàn khi có biến động tải đột ngột.
Hệ thống ắc quy ngoài có điện áp danh định từ ±192 đến ±240 VDC, với công suất sạc có thể cấu hình (1–20% công suất UPS), cho phép tối ưu thời gian sạc và tuổi thọ pin. Ngoài ra, UPS hỗ trợ bù nhiệt độ cho ắc quy, giúp nâng cao độ bền và độ tin cậy.
Easy UPS 3S là giải pháp UPS 3 pha đáng tin cậy, dễ triển khai và chi phí hợp lý, phù hợp cho doanh nghiệp vừa và nhỏ cần bảo vệ nguồn điện liên tục cho hệ thống quan trọng.
Quy Trình Vận Hành UPS
🔧I. Khởi động lần đầu (có Wizard – cài đặt ban đầu)
Áp dụng khi UPS mới lắp hoặc reset:
- Bật CB đầu vào (UIB) → màn hình sáng
- Chọn:
- Ngôn ngữ
- Điện áp đầu ra
- Tần số (50/60Hz)
- Chế độ (Normal / Parallel / Converter)
- Cài đặt ắc quy:
- Password: 2334
- Số block pin (thường 20)
- Dung lượng (Ah)
- Dòng sạc (%)
- Lưu cấu hình và thoát wizard
👉 Sau bước này UPS sẵn sàng vận hành.
⚡II. Quy trình khởi động UPS vào chế độ NORMAL (chuẩn nhất)
Bước 1: Kiểm tra ban đầu
- Tất cả CB đang OFF
- Đấu nối đúng, không lỗi
Bước 2: Cấp bypass trước
- Bật SSIB (CB bypass tĩnh)
→ Màn hình lên - Bật UOB (CB đầu ra)
→ UPS cấp điện tải ở bypass mode
(đèn bypass xanh)
Bước 3: Cấp nguồn chính cho UPS
- Bật UIB (CB đầu vào chỉnh lưu)
→ Rectifier bắt đầu chạy
Bước 4: UPS tự khởi động nội bộ
- Relay pin đóng tự động
- Inverter đồng bộ với bypass
- Sau ~1 phút:
👉 UPS tự chuyển từ bypass → normal mode

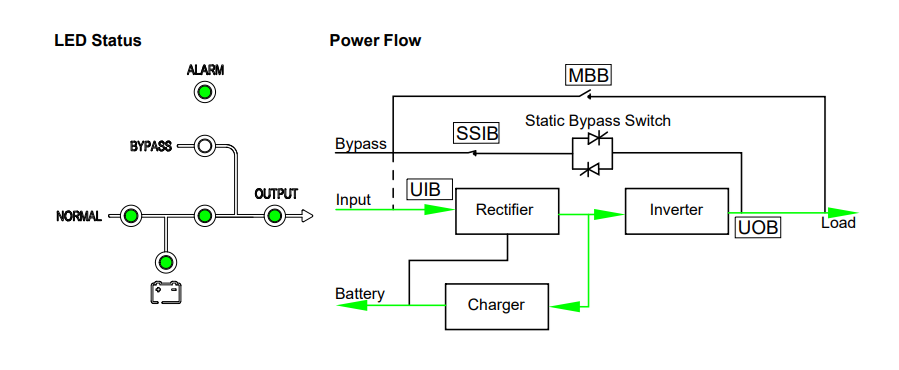

🔄 III. Trạng thái sau khi khởi động
- Đèn Inverter xanh ổn định
- UPS chạy Normal mode:
- Tải được cấp qua inverter
- Đồng thời sạc ắc quy
⚠️ IV. Lưu ý quan trọng
- Luôn bật bypass trước → rồi mới bật input
- Không làm sai thứ tự (dễ lỗi hoặc không lên inverter)
- Chờ đủ thời gian để UPS sync (~1 phút)
- Hệ thống parallel hoặc pin ngoài → nên có kỹ thuật Schneider hoặc đơn vị cung cấp chính hãng
Bảng Mã Lỗi UPS APC Easy 3S 10 – 40KVA
📊 1. Nhóm Ắc Quy (Battery)
| Hiển thị | Ý nghĩa | Xử lý |
|---|---|---|
| Battery charging (boost/float) | Đang sạc ắc quy (pin) | Bình thường |
| Battery connected | Pin đã kết nối | OK |
| Battery disconnected | Mất kết nối pin | Kiểm tra CB/dây pin |
| Battery discharging | UPS đang xả pin | Giảm tải / kiểm tra nguồn |
| Battery low / end of discharge | Pin yếu/cạn | Sạc lại |
| Battery expired | Pin hết tuổi thọ | Thay pin |
| Battery voltage low | Điện áp pin thấp | Kiểm tra pin |
| Battery temp high | Pin quá nhiệt | Kiểm tra môi trường |
| Battery wiring incorrect | Đấu pin sai | Kiểm tra đấu nối |
| Battery/charger inoperable | Lỗi ắc quy | Kiểm tra cả 2 |
| Battery test / maintenance | Đang test pin | Theo dõi |
| Battery test FAILED | Test pin lỗi | Thay pin / kiểm tra |
⚡ 2. Nhóm Bypass
| Hiển thị | Ý nghĩa | Xử lý |
|---|---|---|
| Load on bypass | Đang chạy bypass | Không có bảo vệ |
| Bypass unavailable | Không có nguồn bypass | Kiểm tra nguồn |
| Bypass out of tolerance | Điện áp bypass lỗi | Kiểm tra điện |
| Bypass freq exceeds | Sai tần số | Kiểm tra nguồn |
| Bypass overload | Quá tải bypass | Giảm tải |
| Bypass sequence incorrect | Sai thứ tự pha | Đảo pha |
| Transfer to bypass | Đang chuyển bypass | Theo dõi |
🔌 3. Nhóm Input/Nguồn Vào
| Hiển thị | Ý nghĩa | Xử lý |
|---|---|---|
| Input out of tolerance | Điện áp vào lỗi | Kiểm tra điện |
| Input unbalanced | Lệch pha | Kiểm tra nguồn |
| Input neutral unavailable | Mất dây trung tính | Kiểm tra dây N |
| Input overcurrent | Quá dòng input | Kiểm tra tải |
| Generator input | Đang chạy máy phát | Bình thường |
🔄 4. Nhóm Inverter/Rectifier
| Hiển thị | Ý nghĩa | Xử lý |
|---|---|---|
| Load on inverter | Đang chạy inverter | OK |
| Inverter shutdown | Inverter tắt | Kiểm tra lỗi |
| Inverter high temp | Quá nhiệt | Kiểm tra quạt |
| Inverter inoperable | Hỏng inverter | Gọi hãng |
| Inverter overload | Quá tải inverter | Giảm tải |
| Rectifier high temp | Quá nhiệt chỉnh lưu | Kiểm tra |
| Rectifier inoperable | Hỏng chỉnh lưu | Gọi hãng |
🌡️ 5. Nhiệt Độ – Quạt – Môi Trường
| Hiển thị | Ý nghĩa | Xử lý |
|---|---|---|
| Room temp high | Nhiệt phòng cao | Hạ nhiệt |
| Inlet/Outlet temp high | Nhiệt gió cao | Kiểm tra airflow |
| Fan inoperable | Hỏng quạt | Thay quạt |
| Fan expired | Hết tuổi thọ quạt | Thay |
| Dust filter expired | Lọc bụi bẩn | Vệ sinh/thay |

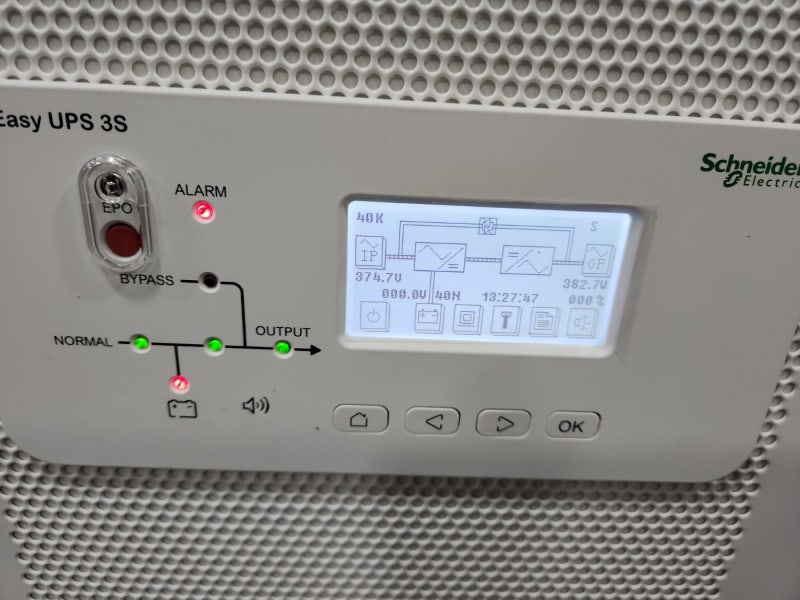

⚠️ 6. Nhóm Lỗi Nghiêm Trọng
| Hiển thị | Ý nghĩa | Xử lý |
|---|---|---|
| Output short circuit | Ngắn mạch | Ngắt tải ngay |
| Output overload | Quá tải | Giảm tải |
| System overload | Quá tải toàn hệ | Giảm tải |
| DC bus overvoltage | Quá áp DC | Nguy hiểm – kiểm tra |
| Sync unavailable | Không đồng bộ | Kiểm tra hệ thống |
| EPO active | Nhấn EPO | Reset EPO |
🔧 7. Nhóm Hệ Thống/ Khác
| Hiển thị | Ý nghĩa | Xử lý |
|---|---|---|
| Manual shutdown | Tắt tay | Kiểm tra |
| Load disconnected | Mất tải | Kiểm tra CB output |
| MBB closed | Bypass bảo trì đang đóng | Không bảo vệ |
| Parallel incorrect | Lỗi chạy song song | Kiểm tra dây |
| Firmware incompatible | Lỗi firmware | Update |
| Signal cable disconnect | Đứt dây tín hiệu | Kiểm tra |
| Technical check recommended | Khuyến nghị kiểm tra | Bảo trì |
Dịch Vụ Sửa Chữa UPS APC Easy 3S của Toàn Tâm
- Nhận sửa chữa Easy UPS 3S tất cả các lỗi thuộc dòng UPS 3 pha công suất 10–40kVA dùng trong server, nhà xưởng và hệ thống quan trọng.
- Tiếp nhận kiểm tra nhanh các lỗi thường gặp: không lên inverter, chạy bypass, báo alarm liên tục, quá tải hoặc lỗi nguồn vào.
- Chẩn đoán chuyên sâu các khối chính: inverter, rectifier, bypass tĩnh, mạch điều khiển và hệ thống ắc quy.
- Sửa chữa và thay thế linh kiện: IGBT, tụ DC, quạt làm mát, board điều khiển, contactor, ắc quy… đảm bảo đúng kỹ thuật.
- Xử lý các lỗi phức tạp như: mất đồng bộ, lỗi CAN, quá nhiệt, lỗi sạc pin hoặc UPS hoạt động không ổn định.
- Cung cấp dịch vụ bảo trì định kỳ: vệ sinh, kiểm tra tải, test pin, cân chỉnh hệ thống giúp tăng tuổi thọ thiết bị.
- Hỗ trợ cập nhật firmware, tối ưu cấu hình vận hành và tư vấn giải pháp nâng cấp khi cần.
- Dịch vụ tận nơi, phản hồi nhanh, giảm thiểu thời gian downtime cho hệ thống của khách hàng.
- Cam kết: sửa đúng lỗi – báo giá minh bạch – bảo hành rõ ràng – hỗ trợ kỹ thuật lâu dài.
