Bộ Lưu Điện UPS Eaton 9E6KI/9E10KI là dòng UPS Online 6KVA/10KVA hay được sử dụng nhiều trong các chung cư tại TP.HCM. Hôm nay, chúng tôi có nhận 2 con UPS Eaoton 10KVA báo lỗi F304 trên màn hình và UPS ngắt ngõ ra, không hoạt động được.
Tình trạng:

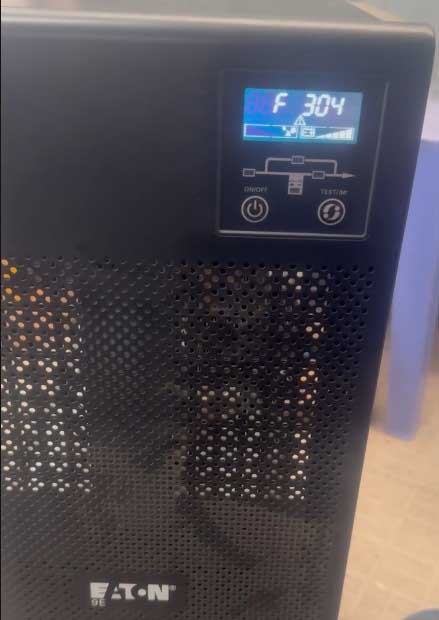

- UPS Eaton báo lỗi F304 trên LCD + còi kêu liên tục ngay khi bấm nút ON.
- Ngõ ra chuyển sang bypass khi chạy điện lưới.
- Tắt khởi động lại vẫn không hết.
Ngay sau khi tiếp nhận, kỹ thuật đã đánh giá sơ bộ là UPS bị hư bo mạch công suất, cụ thể là lỗi BUS không cân bằng ở khối PFC nên tiến hành đem về trung tâm và tiến hành đo đạc sửa chữa.
Hotline 0906 394 871 (Zalo/Viber/Telegram) –> Nhận Sửa Chữa UPS Eaton
Theo như hướng dẫn từ hãng chỉ cách làm thì làm như sau:
1. Tắt tải: Tắt an toàn các thiết bị đang kết nối để tránh mất dữ liệu hoặc hư hỏng phần cứng.
2. Tắt nguồn UPS: Tắt công tắc nguồn chính (I/O) và ngắt kết nối nguồn điện xoay chiều (AC) đầu vào.
3. Liên hệ dịch vụ: Do mã lỗi F304 báo hiệu sự cố ở tầng tụ điện hoặc đường bus DC bên trong, cần có kỹ thuật viên được ủy quyền thực hiện kiểm tra chi tiết linh kiện hoặc thay thế bo mạch/tụ điện. Nếu bạn ở gần khu vực này, bạn có thể liên hệ các dịch vụ chuyên sửa chữa UPS (như Sửa Chữa UPS Eaton) để được kiểm tra và hỗ trợ tại chỗ.
Nói chung là, nên tìm đơn vị chuyên sửa chữa bộ lưu điện Eaton chuyên nghiệp xử lý, chứ lỗi này do linh kiện phần cứng hư hỏng rồi nên không thể nào tự động nó có thể chạy lại được.
Thao Tác Trước Khi Sửa Chữa UPS Eaton Báo Lỗi F304
1. Vệ sinh
- Dùng máy hút bụi thổi bên ngoài và bên trong sạch sẽ.
- Dùng mắt quan sát bên trong có xác con vật nào có trong đó không, rất hay có côn trùng như kiến, dán, thạch sùng, chuột chui vào rồi bị điện giật luôn.
- Kiểm tra các jack kết nối ắc quy.
- Xem máy có sửa chữa chưa.
2. Kiểm tra ắc quy
- Đo kiểm tra điện áp từng bình ắc quy.
- Đo nội trở từng bình ắc quy
- Kiểm tra date của bình, thường trên 3 năm là có khả năng hư hỏng cao.

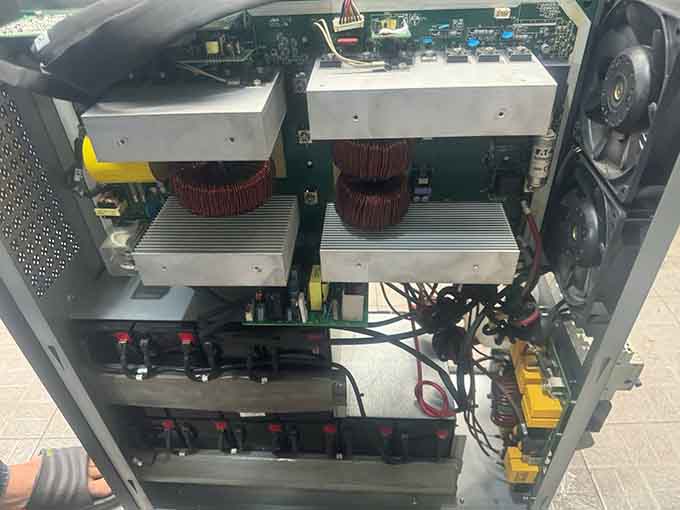

3. Tháo bo mạch
- Tháo bo điều khiển.
- Tháo bo công suất.
- Tháo bo sạc.
- Giữ ốc lại để lắp lại.
Đo Đạc Linh Kiện Để Sửa Chữa UPS Eaton Báo Lỗi F304
1. Đo tổng quan
Dùng đồng hồ VOM đo đạc hết các linh kiện công suất như:
- IGBT
- MOSFET
- DIODE
- CẦU CHÌ
- SCR
- Và các linh kiện khác, đặc biệt trên các tấm tản nhiệt
2. Xác định lỗi F304 là khu vực nào

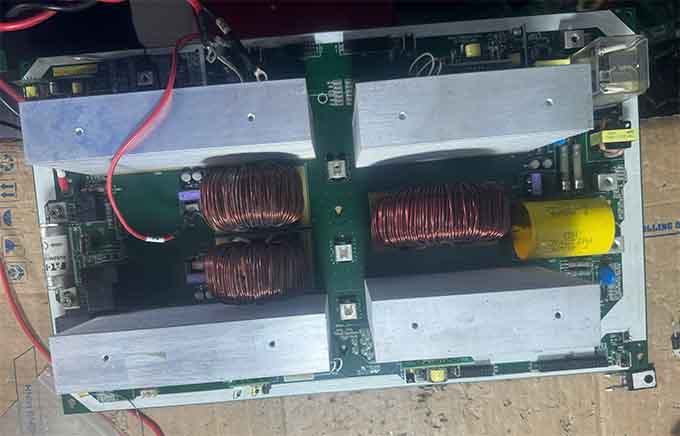

Đây là lỗi không cân bằng BUS tức là điện áp BUS không lên hoặc sai lệch ở 2 vế BUS+ hoặc BUS-. Mà khối tạo BUS là khối PFC, xác định khu vực này để tập trung vào kiểm tra cho chính xác hơn, tránh lan man đo đạc tất cả linh kiện có trên bo mạch thì không đủ thời gian.

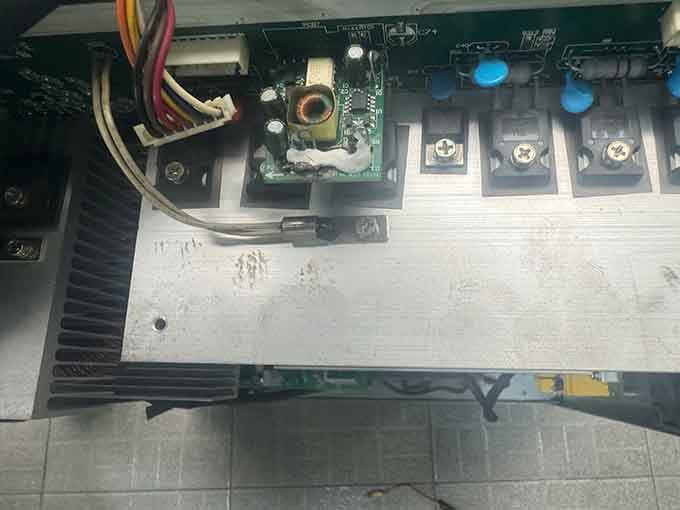

Thường hư hỏng thì các con linh kiện trên miếng nhôm bị nứt, nổ, các linh kiện bị nám, cháy xém….
3. Đo đạc và rút ra các linh kiện hỏng
Các linh kiện hỏng thì tháo hết ra, làm sạch bo mạch, rồi đo đạc lại lần nữa cho chắc
Chú ý nên kiểm tra kỹ để tháo ra 1 lượt rồi test cho an toàn.
4. Lắp linh kiện vào
Khi xác định được linh kiện hư hỏng rồi thì thay linh kiện vào theo quy ước:
- Thay đúng chủng loại
- Đúng số lượng
- Đúng công suất, thông số
Sau đó, đo các điện áp xung kích IGBT, MOSFET…để khi lắp thật vào thì đỡ hư hỏng và an toàn hơn.
5. Test và hoàn thành
Test không tải trước, bấm nút on UPS lên và xem phản ứng, nếu chạy là OK.
Sau đó, test với tải giả, ưu tiên test từ 50% công suất UPS tới 70-80% công suất UPS là ổn.

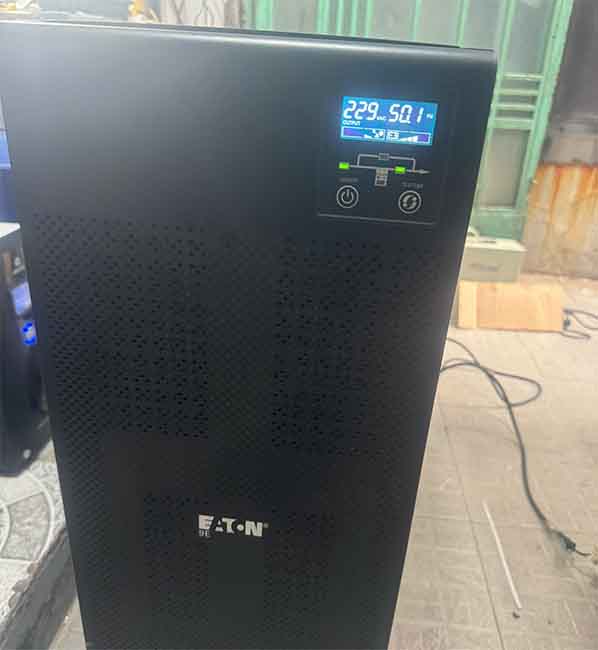

Sau khi sửa xong thì UPS chạy bình thường, các thông số đo đạc vào/ra đáp ứng đủ thì test tải và bàn giao.
