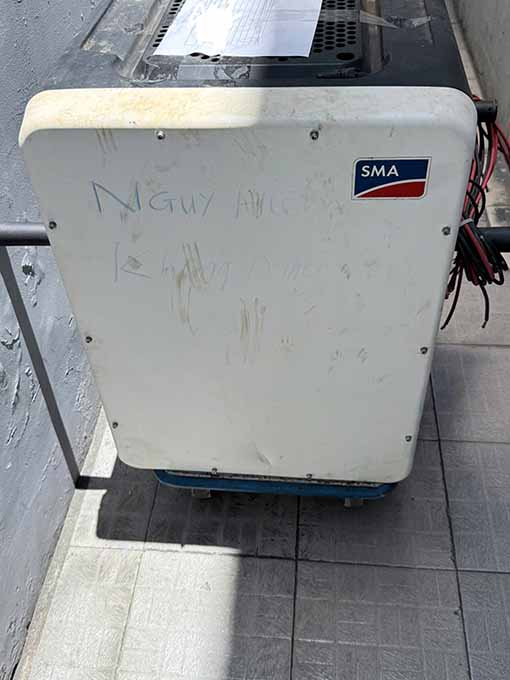

Hôm nay Toàn Tâm Solar nhận một máy inverter SMA Sunny Tripower có model STP 50-40 của một anh khác gửi tới cho chúng tôi để sửa chữa lại, ảnh nói là máy không rõ bị gì mà không lên nguồn, kêu bên mình xem bị hư gì rồi báo giá sửa giùm ảnh.
Gì chứ mấy cái này bên em khoái lắm anh, sau đó bàn giao biên bản biên nhận cho anh khách rồi bên mình tiến hành khám phá em nó ngay, dòng SMA thì linh kiện rất chất lượng và thiết kế rất cầu kỳ và tỉ mĩ vì được sản xuất tại Đức mà.
Hiện nay SMA được sử dụng trong các dự án năng lượng mặt trời rất là nhiều vì chất lượng, độ ổn định, thương hiệu, tuy giá khá cao nhưng các chủ đầu tư xịn xò thì giá cả không thành vấn đề.
Bên em chuyên nhận sửa chữa biến tần SMA tất cả các dòng từ nhỏ tới lớn, hư hỏng nặng nhẹ bên em đều nhận nhé
Liên hệ 0906 394 871 (Zalo/Viber/Telegram)
Sơ lược về Biến Tần SMA STP 50 – 40
- MA Sunny Tripower STP 50-40 là biến tần điện mặt trời hòa lưới 3 pha thuộc dòng Sunny Tripower CORE1.
- Công suất AC định mức 50 kW, công suất biểu kiến tối đa 50 kVA.
- Thiết kế 6 MPPT độc lập, mỗi MPPT có thể kết nối tối đa 2 string theo cấu hình của thiết bị.
- Điện áp DC đầu vào tối đa 1.000 VDC.
- Dải điện áp MPPT khoảng 500–800 VDC.
- Điện áp khởi động khoảng 188 VDC, điện áp đầu vào tối thiểu sử dụng khoảng 150 VDC.
- Dòng điện đầu vào tối đa của toàn bộ inverter khoảng 120 A, tối đa 20 A cho mỗi MPPT.
- Dòng điện AC đầu ra định mức khoảng 72,5 A.
- Hỗ trợ điện áp lưới 220/380 V, 230/400 V hoặc 240/415 V, tùy cấu hình hệ thống.
- Tần số làm việc 50 Hz hoặc 60 Hz.
- Hiệu suất tối đa đạt khoảng 98,1%, giúp giảm tổn hao trong quá trình chuyển đổi điện năng.
- Thiết kế không biến áp (transformerless).
Phân Tích Lỗi Biến Tần SMA STP 50-40 Không Lên Nguồn
Tình trạng lỗi

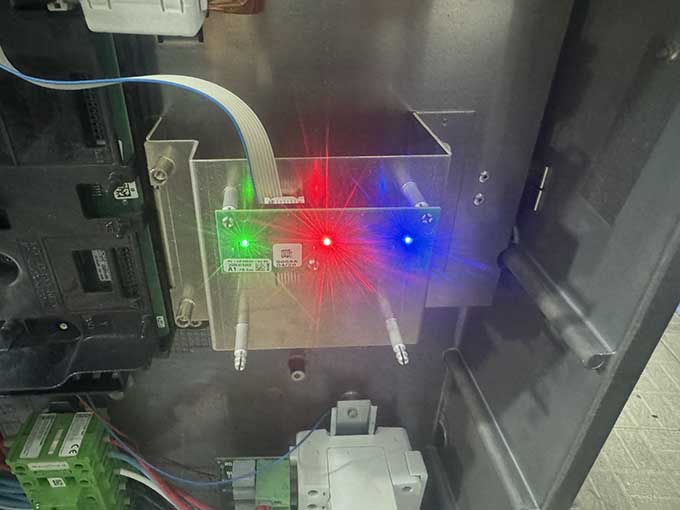

- Cắm PV vào lần đầu tiên thì sáng cả 3 led lúc khởi động, nhưng sau đó thì tắt hết led
- Bật CB lưới vào cũng không lên nguồn
- Đèn không sáng
- Quạt không quay
- Im re như chưa cắm điện vào
Phân tích lỗi
Tình trạng này khi có điện PV vào lần đầu tiên thì có khối nguồn vẫn hoạt động vì có cả 3 led sáng, nhưng sau đó thì led tắt luôn và máy rơi vào tình trạng không lên gì cả.
Có thể khối nguồn có vấn đề hoặc bo điều khiển cũng có vấn đề thật
Kết luận sơ bộ
Biến tần có lên nguồn nhưng sau đó không lên, điều đó chứng tỏ khối nguồn lúc đầu hoạt động ổn định nhưng sau đó vì lý do gì đó khối nguồn không hoạt động được nữa
Tiến Hành Tháo Máy và Đo Đạc Thực Chiến
Chúng tôi tháo biến tần SMA ra, lấy từng bo ra để vệ sinh, đo kiểm, để xác định khu vực hư hỏng cần sửa để thay thế linh kiện, rồi sau đó gắn trở lại, test và kết quả.
Dòng này hiện có 4 bo chính + bo điều khiển

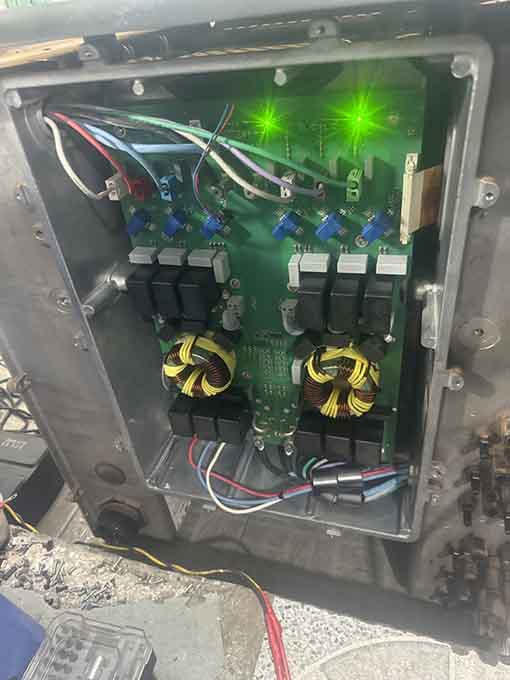

1. Bo Lọc PV đầu vào
Tiến hành đo kiểm tra các linh kiện trên bo như:
- Tụ lọc
- Biến dòng
- Ic xử lý
- Điện trở hồi tiếp
Sau khi đo đạc xong, đa số đều còn ok, bo này rất ít hư cho nên khi đo các linh kiện cơ bản này thì tạm thời cho qua và tiếp tục đến bo tiếp theo

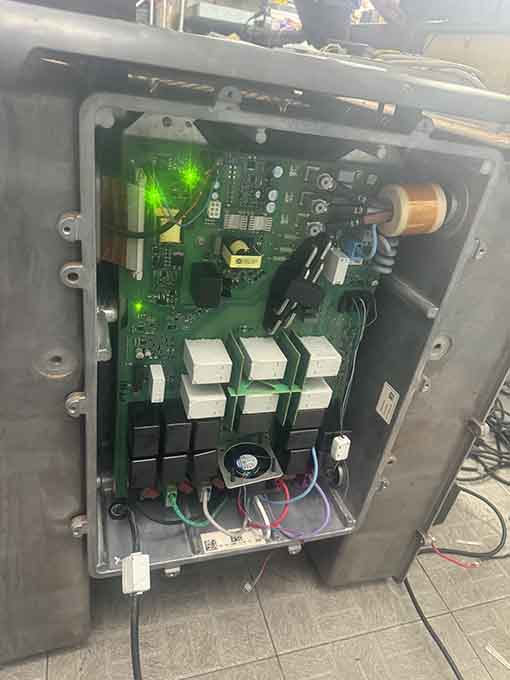

2. Bo chuyển mạch
Đây là bo có nhiệm vụ chuyển mạch để cung cấp điện từ biến tần lên lưới, trên bo này còn có khối nguồn để cung cấp cho các rờ le nữa.
Tiến hành đo đạc các linh kiện như:
- Rờ le
- Tụ lọc AC
- Khối nguồn DC
- Điện trở hồi tiếp AC
- Đo các Diode, Mosfet, Transistor liên quan…
Sau khi đo đạc xác định các linh kiện vẫn còn ok, ngoại trừ rờ le đã hao mòn theo thời gian nhưng chưa đến nổi hư hỏng lắm.
3. Bo công suất PFC
Đây là bo có nhiệm vụ điều chỉnh điện áp PV lên hoặc xuống để tạo điện áp BUS cung cấp cho bo Inverter, bo này là một trong 2 bo công suất có các IGBT, Diode rất hay bị hư hỏng.
Bo này có khối nguồn SPS cấp nguồn đa số cho toàn bộ bo mạch, các linh kiện khối nguồn cần được đo kỹ
Đo đạc các linh kiện như:
- IGBT khối
- Diode
- Driver
- Điện trở cực Gate
- IC nguồn
- Driver nguồn
- và các linh kiện khác…
Khi đo kiểm ở đây, phát hiện các linh kiện giảm dung lượng như tụ điện, sau đó chúng tôi tiến hành thay thế các tụ mới có giá trị chuẩn.

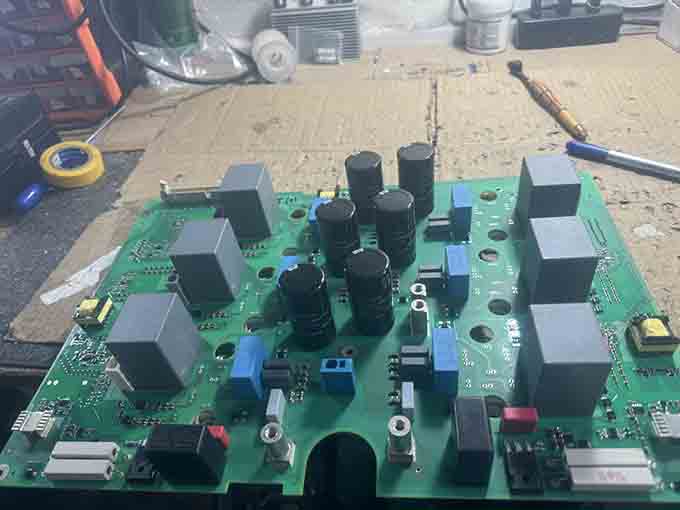

4. Bo công suất Inverter
Đây là bo có nhiệm vụ lấy điện áp BUS DC chuyển thành điện AC hòa vào lưới điện AC, bo này gồm các linh kiện công suất như IGBT khối và rất hay bị hư hỏng.
Đo kiểm các linh kiện:
- IGBT khối
- Driver
- Điện trở cực Gate
- Diode
- Transistor đệm
- Tụ điện…
Các linh kiện đo đạc gần như còn ok nên không cần thay thế gì cả.
Sau khi đo đạc xong và thay thế các linh kiện giảm dung lượng, thì tiến hành lắp đặt máy lại và test.
Test Máy và Bàn Giao
Sau khi đóng hết các bo mạch lại với nhau, vặn hết ốc lại, dây nối siết kỹ càng thì tiến hành:
- Cấp điện PV
- Cấp điện AC
- Chờ máy khởi động và chạy
Máy sau đó chạy thành công, test thêm cho máy chạy khoảng 1 ngày để hoàn tất và bàn giao.
Trên đây là chia sẻ của chúng tôi về lỗi inverter SMA Sunny Tripower STP 50-40 không lên nguồn, hy vọng có thể đem lại nhiều điều bổ ích cho các bạn.
