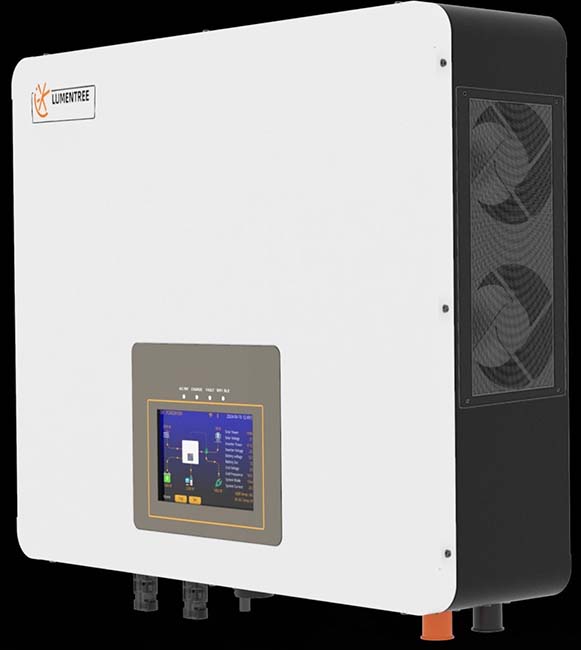

Cart is emptyBiến tần hay Inverter Lumentree là một thương hiệu rất nổi tiếng ở nước ta đối với hệ Hybrid, bên cạnh thương hiệu Luxpower thì đây là 1 trong 2 nhà sản xuất inverter hybrid mà người Việt sử dụng nhiều nhất hiện nay.
Tất nhiên là trong quá trình sử dụng sẽ có lúc phát sinh cảnh báo, lỗi, và một số thông báo khác, do đó người sử dụng cần phải biết các thông báo đó để có thể tự xử lý và biết được biến tần đang bị tình trạng gì và tìm cách khắc phục.
Hôm nay, chúng tôi xin gửi tới các bạn bảng mã lỗi inverter Lumentree tất cả các dòng sản phẩm trên thị trường hiện nay.
Hotline 0906 394 871 – 097 978 01 09 (Zalo) —> Sửa chữa Inverter Lumentree

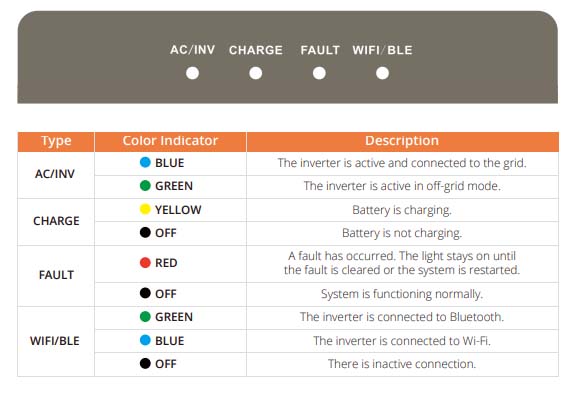

TỔNG QUAN VỀ MÀN HÌNH LCD
AC/INV
- Màu xanh da trời: Biến tần đang hoạt động và được kết nối với lưới điện.
- Màu xanh lá cây: Biến tần hoạt động ở chế độ không kết nối lưới điện.
CHARGER
- Màu vàng: Pin đang được sạc.
- Màu đen: Pin không được sạc.
FAULT
- Màu đỏ: Đã xảy ra lỗi. Đèn sẽ vẫn sáng cho đến khi lỗi được khắc phục hoặc hệ thống được khởi động lại.
- Màu đen: Hệ thống đang hoạt động bình thường.
WIFI/BLE
- Màu xanh lá cây: Biến tần được kết nối với Bluetooth.
- Màu xanh da trời: Biến tần được kết nối với Wi-Fi.
- Màu đen: Hiện tại kết nối không hoạt động.
BẢNG MÃ LỖI INVERTER LUMENTREE CHI TIẾT
Dưới đây là bảng mã lỗi các dòng biến tần Lumentree có mặt tại Việt Nam
| Mã lỗi | Mô tả | Khắc phục |
| L01 | Máy chủ điện 01 pha | Bạn nên cài về chế độ hoạt động độc lập để tắt thông báo này. Nếu máy đang chạy chế độ song song thì thông báo này là bình thường và hiển thị ở máy chủ điện 1 pha |
| L02 | Máy phụ điện 01 pha | Bạn nên cài về chế độ hoạt động độc lập để tắt thông báo này. Nếu máy đang chạy chế độ song song thì thông báo này là bình thường và hiển thị ở máy phụ điện 1 pha |
| L03 | Máy phụ điện 01 pha | Bạn nên cài về chế độ hoạt động độc lập để tắt thông báo này. Nếu máy đang chạy chế độ song song thì thông báo này là bình thường và hiển thị ở máy phụ điện 1 pha |
| E07 | DC-DC tăng điện áp bus bất thường | Đa số là hư phần cứng gồm khối công suất DC-DC như Mostfet, Driver, Điện trờ hồi tiếp… Liên hệ trung tâm sửa chữa biến tần Lumentree |
| E10 | Lỗi khối nguồn | 1. Kiểm tra xem nguồn điện có hoạt động bình thường không. 2. Thay thế bo mạch nguồn. |
| E13 | Chuyển đổi máy chủ – máy phụ hoặc chuyển đổi chế độ có pin – không pin lưu trữ | Cài đặt lại chế độ máy chủ – máy phụ cho đúng. Nếu máy chủ hoạt động ở chế độ độc lập thì set về chế độ độc lập. Nếu biến tần không xài pin lưu trữ thì cần cài về chế độ giả lập pin lưu trữ. |
| E14 | Quá tải dòng điện DC | 1. Giảm tải. 2. Thay thế bo mạch điều khiển. 3. Nếu lỗi xuất hiện trở lại, hãy tháo bo mạch chính và kiểm tra các IGBT xem có bị ngắn mạch không. 4. Ở chế độ mất điện (chạy qua cổng Load) pin lưu trữ xả tới dòng xả tối đa được cài đặt trong mục “Cài đặt pin” biến tần sẽ báo lỗi này 5. Giảm tải ở cổng load 6. Tăng dòng xả tối đa trong mục ” Cài đặt pin” |
| E15 | Bảo vệ ngắn mạch – Đầu ra bị ngắn mạch | 1. Khởi động lại biến tần. 2. Thay thế bo mạch điều khiển. 3. Kiểm tra xem các IGBT trên bo mạch chính có bị ngắn mạch không. 4. Kiểm tra xem biến dòng điện xoay chiều (CT) và điện áp cấp cho nó có hoạt động bình thường không. |
| E16 | Quá dòng phần cứng AC | 1. Thay thế bo mạch điều khiển. 2. Kiểm tra các IGBT trên bo mạch chính xem có lỗi không. 3. Kiểm tra xem biến dòng AC có hoạt động bình thường không. |
| E19 | Lỗi tích hợp phần cứng | 1. Khởi động lại bộ biến tần. 2. Thay thế bo mạch điều khiển. |
| E20 | Quá dòng phần cứng DC | 1. Thay thế bo mạch điều khiển. 2. Kiểm tra các IGBT trên bo mạch chính xem có lỗi không. 3. Kiểm tra xem biến dòng DC có hoạt động bình thường không. 4. Kiểm tra thông số Pin và PV, siết chặt lại các jack kết nối. |
| E21 | Phần cứng PV hoặc DC-DC quá dòng | 1. Thay thế bo mạch điều khiển. 2. Kiểm tra bo mạch chính: kiểm tra các IGBT và MOSFET cầu H6 xem có bị đoản mạch không. |
| E25 | Điện áp bus DC thấp trong quá trình kích hoạt pin | 1. Kiểm tra xem pin có hoạt động bình thường không; đo điện áp pin. 2. Kiểm tra xem các dây cáp pin đã được kết nối đúng cách chưa. |
| E29 | Lỗi giao tiếp cổng CAN | 1. Đảm bảo cáp truyền thông được cắm chặt và kết nối với cổng chính xác. 2. Kiểm tra cấu hình chủ/phụ giữa các thiết bị. |
| E31 | Điện áp BUS thấp ở chế độ không dùng Pin | 1. Kiểm tra xem có nguồn điện xoay chiều (AC) hay không và điện áp có nằm trong phạm vi hoạt động của biến tần hay không. 2. Xác nhận điện áp PV nằm trong phạm vi cho phép. 3. Nếu vẫn không khắc phục được, hãy thay thế bo mạch điều khiển. |
| E35 | Bảo vệ quá tải | 1. Kiểm tra xem công suất đầu ra có bị quá tải không. 2. Giảm tải ở cổng load 3. Nếu lỗi xảy ra khi không tải, hãy thay thế bo mạch điều khiển. |
| E37 | Quá dòng DC-DC (kích hoạt pin) | 1. Kiểm tra xem pin có bị lỗi bảo vệ không; khởi động lại pin. 2. Giảm tải. 3. Thay thế bo mạch điều khiển. 4. Nếu vẫn không khắc phục được, hãy tháo và kiểm tra các IGBT và biến dòng (CT) trên bo mạch chính. |
| E39 | Quá dòng DC-DC (Phần LLC) | 1. Kiểm tra xem pin có ở chế độ bảo vệ không; khởi động lại pin. 2. Giảm tải. 3. Thay thế bo mạch điều khiển 4. Nếu vẫn chưa được giải quyết, hãy tháo và kiểm tra các IGBT và biến áp dòng (CT) trên bo mạch chính. |
| E40 | Dòng điện DC-DC quá cao | 1. Kiểm tra xem pin có bị chuyển sang chế độ bảo vệ không; khởi động lại pin. 2. Giảm tải. 3. Thay thế bo mạch điều khiển. 4. Nếu vẫn không khắc phục được, hãy tháo và kiểm tra các IGBT và biến dòng (CT) trên bo mạch chính. |
| E41 | Lỗi hoạt động song song | 1. Trong hệ thống song song, đảm bảo không có biến tần nào bị tắt. 2. Xác nhận tất cả các thiết bị đều đã được bật nguồn. 3. Kiểm tra cáp truyền thông song song. |
| E45 | Lỗi điện áp AC | 1. Khởi động lại biến tần. 2. Kiểm tra xem điện áp lưới có nằm trong phạm vi hoạt động hay không. |
| E46 | Lỗi điện áp xoay chiều (điện áp lưới thấp) | 1. Khởi động lại biến tần. 2. Kiểm tra xem điện áp lưới có nằm trong phạm vi hoạt động hay không. |
| E47 | Tần số lưới quá cao | 1. Khởi động lại biến tần. 2. Kiểm tra xem tần số lưới điện có nằm trong phạm vi hoạt động hay không. |
| E48 | Tần số lưới quá thấp | 1. Khởi động lại biến tần. 2. Kiểm tra xem tần số lưới điện có nằm trong phạm vi hoạt động hay không. |
| E55 | Giống E41 | |
| E60 | Bảo vệ quá nhiệt | 1. So sánh nhiệt độ hiển thị với nhiệt độ thực tế. 2. Kiểm tra xem quạt có đang hoạt động không. 3. Đảm bảo các lỗ thông gió không bị tắc nghẽn. 4. Vệ sinh bụi bẩn tích tụ ở các lỗ thông gió. |
| E61 | Bảo vệ quá điện áp | 1. Kiểm tra xem điện áp pin có nằm trong phạm vi hoạt động hay không. 2. Nếu điện áp đo được (qua hệ thống đo từ xa) cao hơn nhiều so với điện áp thực tế, hãy thay thế bo mạch điều khiển. 3. Nếu sự cố vẫn tiếp diễn, hãy kiểm tra mạch lấy mẫu điện áp pin trên bo mạch chủ (linh kiện U44). |
| E62 | Bảo vệ thấp điện áp | 1. Kiểm tra xem điện áp pin có nằm trong phạm vi định mức hay không. 2. Nếu điện áp đo được (qua hệ thống đo từ xa) cao hơn nhiều so với điện áp thực tế, hãy thay thế bo mạch điều khiển. 3. Nếu vẫn không khắc phục được, hãy kiểm tra mạch lấy mẫu điện áp pin trên bo mạch chủ. 4. Xác minh pin có cung cấp điện hay không. 5. Kiểm tra các kết nối pin và đảm bảo điện áp được báo cáo khớp với điện áp thực tế. (linh kiện U44). |
NGUYÊN NHÂN HÀNG ĐẦU GÂY HỎNG BIẾN TẦN SOLAR
1️⃣ Điện áp DC từ pin vượt ngưỡng (Over Voltage PV)
Đấu số lượng tấm pin quá nhiều
Nắng nhiều làm điện áp tăng cao
Không tính biên an toàn theo datasheet inverter
👉 Hậu quả:
Nổ tụ DC bus
Chết IGBT/MOSFET tầng DC-DC
Cháy mạch snubber, cầu diode
2️⃣ Sét lan truyền – xung quá áp
Sét đánh có thể lan truyền theo:
Dây DC từ pin
Dây AC lưới
Lắp chống sét nhưng tiếp địa kém
👉 Thường hư:
MOV, TVS
IC nguồn sơ cấp
Driver IGBT
MCU, DSP
3️⃣ Quá nhiệt (kẻ giết inverter solar thầm lặng)
Lắp inverter nơi:
Nắng trực tiếp
Phòng kín, không thông gió
Quạt hỏng, bụi bẩn bám lâu ngày
Keo tản nhiệt khô, pad tản nhiệt lão hóa
👉 Dấu hiệu:
Máy chạy được rồi tắt
Báo lỗi quá nhiệt
IGBT chết lặp lại nhiều lần
4️⃣ Nguồn phụ (SMPS) suy yếu hoặc lỗi
Tụ khô → Vcc driver sụt
IC nguồn (UC384x, ICE, TNY…) chạy lệch chế độ
Điện trở mồi, điện trở cấp Vcc tăng trị số
👉 Hậu quả:
Driver kích sai
IGBT đóng mở nửa vời → chết công suất hàng loạt
5️⃣ Lỗi lưới điện (đối với inverter hòa lưới)
Điện lưới:
Quá áp
Mất pha (3 pha)
Méo dạng, nhiễu cao
Đóng cắt tải lớn gần đó
👉 Hay hỏng:
Relay AC
IGBT tầng nghịch lưu
Mạch đo áp / đo dòng
6️⃣ Đấu nối sai, thao tác kỹ thuật không chuẩn
Đảo cực DC (+/–)
Cắm rút jack MC4 khi đang có tải
Test inverter bằng nguồn DC không ổn định
👉 Rất dễ gây:
Nổ cầu diode
Chập IGBT ngay tức thì
7️⃣ Linh kiện lão hóa theo thời gian
Tụ hóa DC bus khô sau 3–5 năm
Quạt, relay cơ mòn tiếp điểm
Cảm biến nhiệt sai lệch
👉 Máy:
Vẫn chạy nhưng hiệu suất giảm
Dễ lỗi vặt, reset, treo
8️⃣ Côn trùng – ẩm – bụi bẩn (rất phổ biến ở VN)
Thằn lằn, gián, kiến làm tổ
Ẩm cao → phóng điện, oxy hóa mạch
Bụi dẫn điện bám lâu ngày
👉 Thường gây:
Chập mạch bất ngờ
Hỏng mạch điều khiển rất khó dò
9️⃣ Firmware / phần mềm điều khiển lỗi
Update firmware không đúng phiên bản
Lỗi chương trình điều khiển sạc/xả
Treo MCU do nhiễu
👉 Triệu chứng:
Không nhận pin
Không hòa lưới
Báo lỗi “ảo”
